KATEYE™ 鹰眼井下电视在射孔和压裂效果检测中的应用

 KATEYE™ 鹰眼井下电视在射孔和压裂效果检测中的应用

目前各大油田都采用水平井钻井与大规模分段压裂完井的开发模式，受目的层加深，水平段加长，井眼轨迹复杂等因素的影响，如何制定最优的射孔和压裂方案，如何评价射孔和压裂效果困扰着油田开发者。

 KATEYE™鹰眼井下电视由地面设备和井下工具两部分组成。地面设备为主要是数据采集系统，数据采集系统适用于在线或离线检查实时或存储的图像数据，可以缩放、转动或以倾斜视角查看存储的图像数据，同时控制多个井下视像探头旋转，实现多角度、全方位定量评价射孔孔眼的尺寸、形态、产出物。

井下工具主要包括电缆头、扶正器、加重杆和井下电视，井下电视选用耐高温高压的可旋转式双视探头，以多视角探测套管位置和形状。其尖端的单芯电缆传输技术和独特的机械设计，保障该技术可实时连续地将井下视频图像传送到地面监控系统，为客户判断井下故障产生的原因。

2016年3月19日，西安凯特维尔能源科技有限公司运用其自主研发的高科技产品——KATEYE™鹰眼井下电视V2.0，为中石化四川盆地某科研开采项目成功抓取到大量清晰的井下实况信息。KATEYE™鹰眼井下电视V2.0提供的井下连续影像和画面信息为该项目的前期射孔效果评估，以及后期压裂施工和科研生产工作提供了大量珍贵的影像资料。

KATEYE™鹰眼井下电视直径54mm(2-1/8")，耐温可达150℃，耐压高达15,000 PSI，能够深入井底7500米。此次施工，仪器入井时间总计近30小时，井下施工近20小时，工作环境最高压力约50兆帕，温度大于100℃。

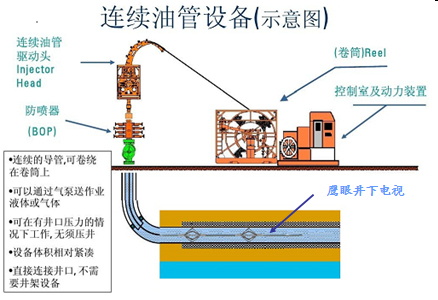

鹰眼井下电视工具配合连续油管冲洗工具组合作业，单次入井可以在井下同时完成冲洗和成像两种作业。其中指定位置的冲洗也可以提升成像作业的效果和作业成功率。

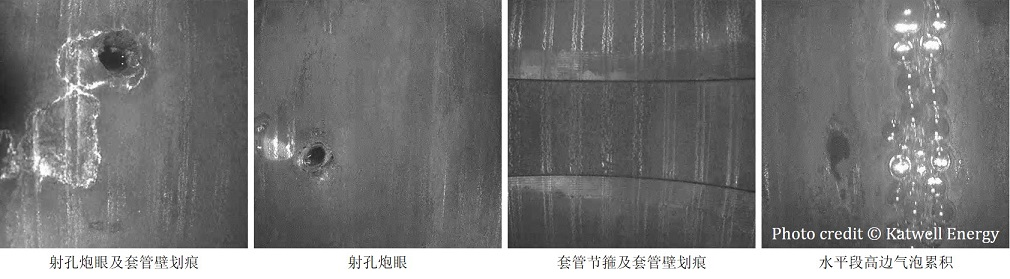

鹰眼井下电视一方面为甲方清晰准确定位出射孔和压裂的位置，并检查射孔质量与每个射孔炮眼的产气情况，另一方面对新型射孔工具的射孔效果也有直观的判断。解决了传统测井方法判断模糊、不直观、干扰因素多和误差较大等问题。运用鹰眼井下电视提供的直观数据可为后续的射孔和压裂优化和评价提供直观真实有效的数据支撑。

鹰眼井下电视可以直接观测井下的各种复杂现象，获取常规测井工具无法得到的复杂现象和直观资料。

   了解更多详情和视频资料，请浏览我司官网：www.katwell.com
