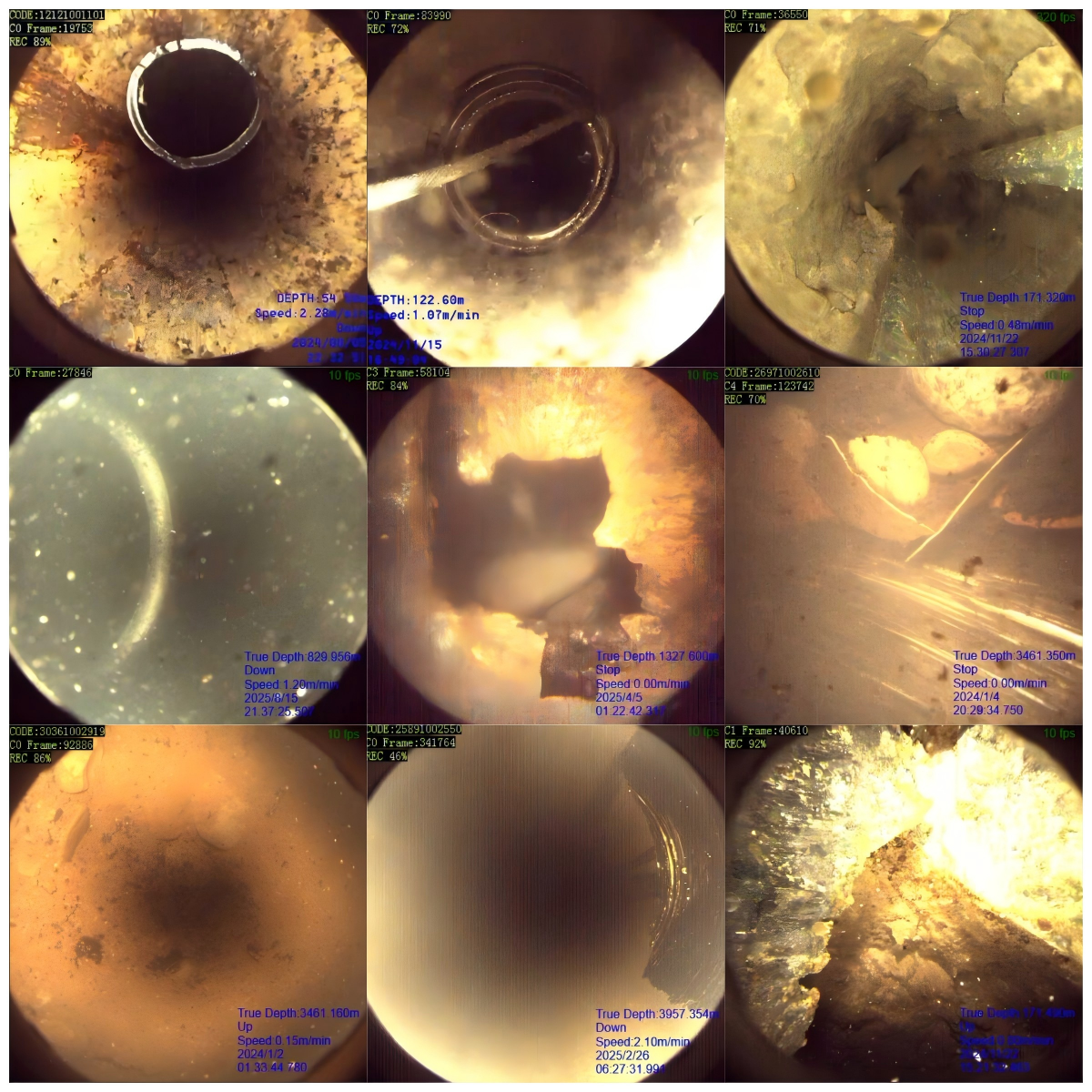

43mm 鹰眼井下电视
概述及特点
KATEYE™鹰眼井下电视运行于电缆直读模式和钢丝/钻杆/连续油管存储模式。用于油气井工业，水井工业及地热井和储气库检测。
通过升级后的高温镜头模块，仪器同时实现了下视和侧视的功能。得益于镜头具有大视角特点，该仪器提供的高清图像或视频可以覆盖从2-3/8”到26”整个井下管柱壁。源于独特的灯光和镜头设计，视频质量得以保障。
KATEYE™井下电视基于紧凑化设计，易于通过飞机或工程师手提进行运输。
双向数字遥传通讯系统可以控制井下电视的全部功能并确保其最大的灵活性；LED灯光的强度可以通过地面进行控制，来实现最好的照明环境。
侧视和下视都通过地面进行控制。侧视用于检测详细的井壁图像，下视提供整个井筒的图像。
鹰眼井下电视拥有专用的镜头，镜头有一个宽广的视角，侧视镜头可360度旋转，看清楚整个井壁，因此可以查看管壁裂缝或腐蚀，它将提供一个清晰的套管壁图像。
KATEYE™鹰眼井下电视与竞争者相比，已经配备了世界上最快的遥传模块之一，以确保图像有最好的质量和刷新率。
应用
成像落物和井眼落鱼查看
井内设备的机械检查
腐蚀检查和监视
检查气井中的出水层及高含水井中的出油层
射孔炮眼检测
储气库检查
煤层沼气井
裸眼井成像
技术参数
| 直径： | 43mm (1-11/16") |
| 耐温： | 150℃（302℉） |
| 耐压： | 15,000psi |
| 视频类型： | 彩色 |
| 连接类型： | 1 3/16-12UNF （GO型） |
| 镜头种类： | 侧视镜头/下视镜头 |
| 传输速率： | 实时传输速度：约1帧/秒，单芯 同步存储速度：约 11帧/秒 |
| 井液： | 水/气/高含水油/酸性服务能力 |
| 电缆： | 7/32",5/16" 单芯电缆（华能，Camesa, 宝世达） |
| 测井模式： | 地面直读或存储式 |
| 套管/油管尺寸： | 最大到26" |
| 存储容量： | 4 GB |
| 电池： | >10小时电池工作寿命 |

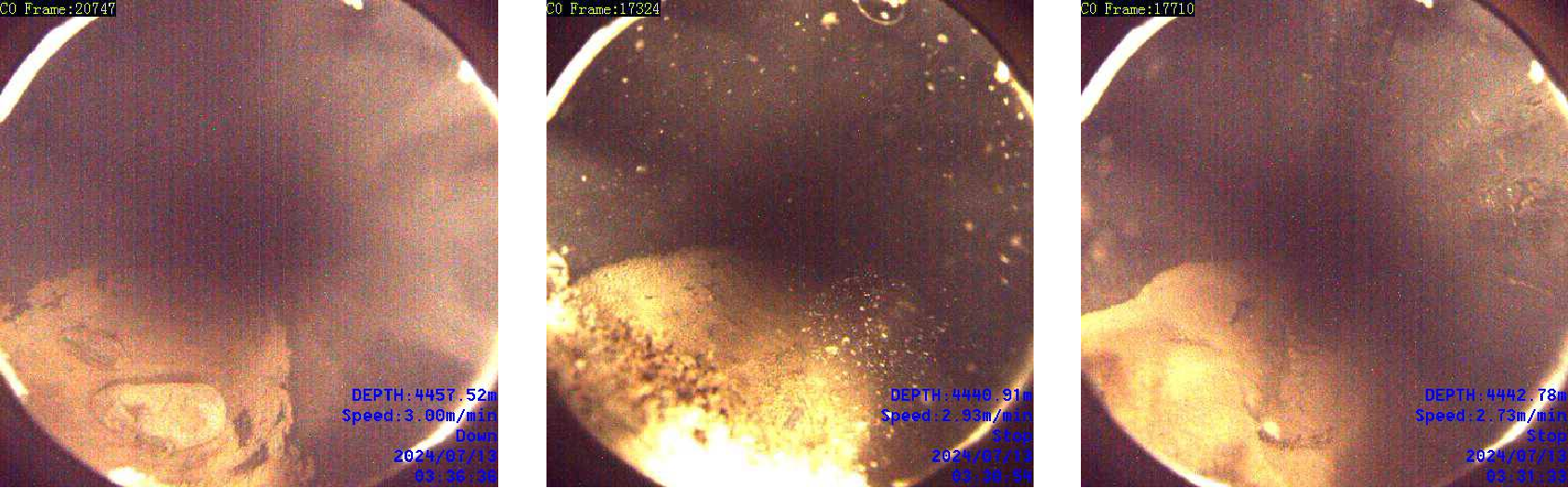

下视成像效果

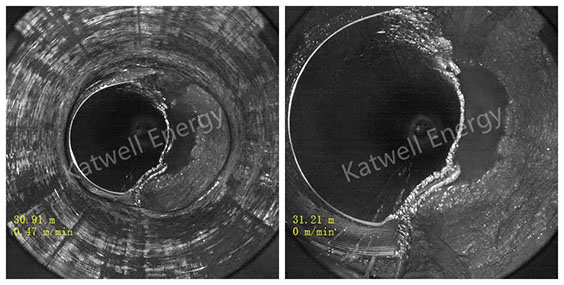

| 套管损伤 | 套管损伤 |

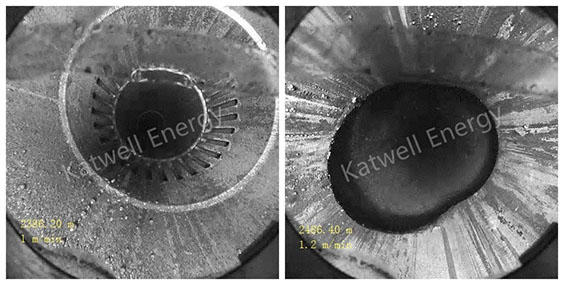

| 滑套工具 | 油管变形 |

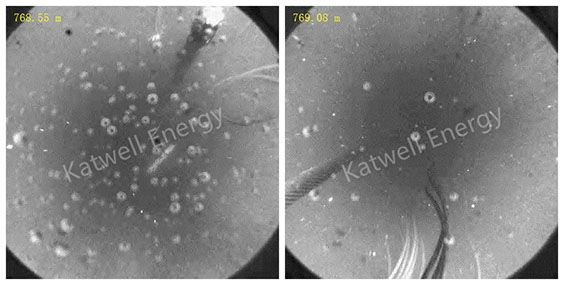

| 水化物 | 安全阀 |
| 电缆落鱼 | 电缆落鱼 |

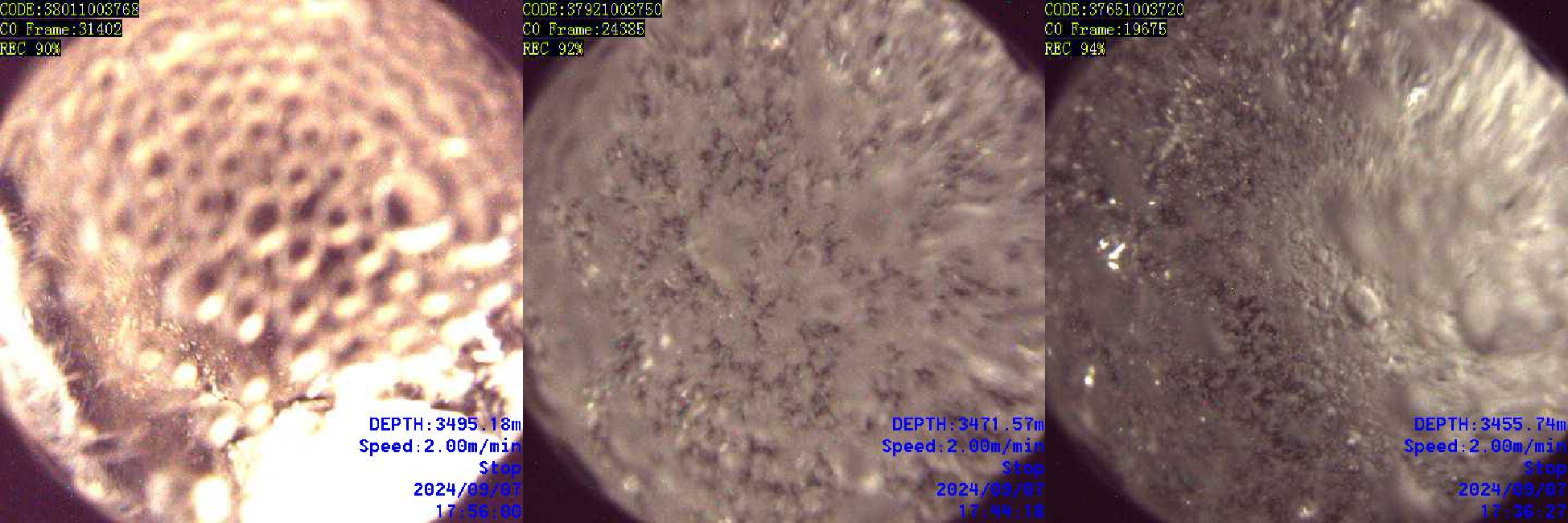

侧视成像效果

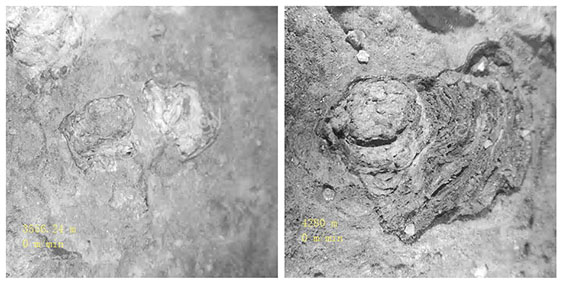

| 套管腐蚀 | 岩层图像 |

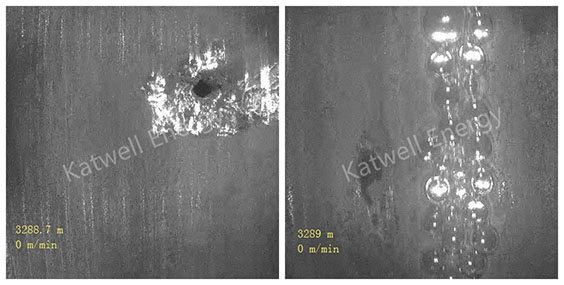

| 射孔炮眼 | 气泡积累 |

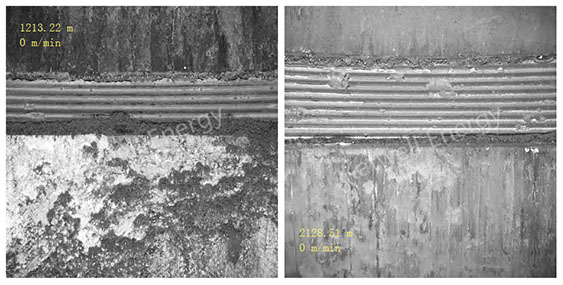

| 套管节箍 | 套管节箍 |

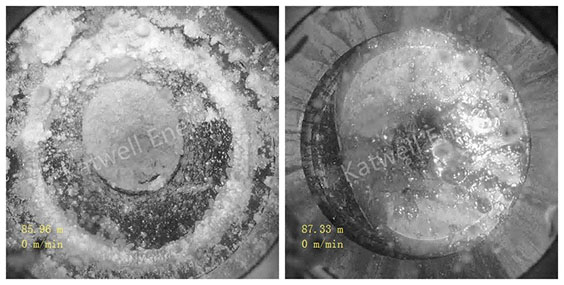

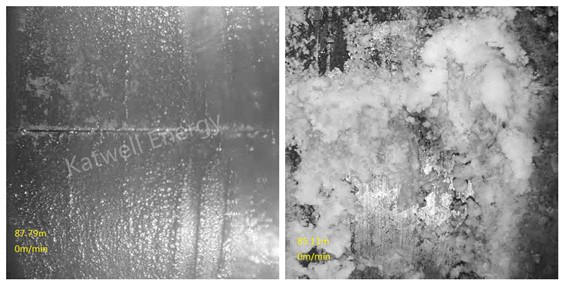

| 安全阀内缝隙 | 油管内壁水化物 |
眼见为实。
