KATEYE™鹰眼井下电视：注采井安全阀情况诊断

2016年9月中旬，中石油川渝地区某注采井安全阀开合情况异常。此注采井为重点注采井，此口井的稳定产出关系到川渝地区及其相邻各省区地区的冬日供气民生大事，也直接关系到甲方的年产气量的计划。

井下86m附近的安全阀在正常压力下不能完全打开，起出仪器的时候有遇卡现象，测井仪器有极大的落井风险，井口压力22Mpa，井下电视仪器下井后发现井内有大量水化物，并且已经掩盖住了安全阀，现场向井内注入乙二醇，待水化物溶解，通过地面软件可以清楚的看到安全阀的开关情况。在正常打开压力50Mpa的时候处于半开状态，而在56Mpa的时候才能完全打开。与安全阀厂家沟通猜测原因是安全阀背面弹簧部分被油泥等赃物堵塞锈蚀。

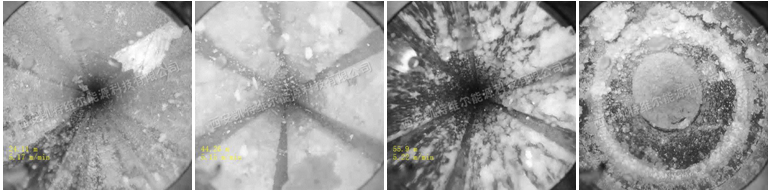

水化物

仪器印痕

水化物

安全阀

水化物溶解后

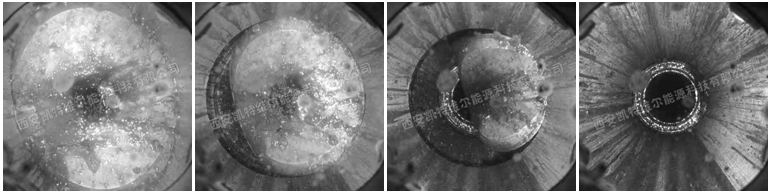

安全阀关

安全阀半开

安全阀半开

安全阀开

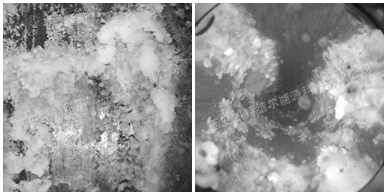

水化物残留

侧视

下视

此次，KATEYE™鹰眼井下电视测井数据资料完整、图像清晰，仪器性能和专业的施工团队又一次获得了客户和相关专家的好评。同时，成功帮助客户检查安全阀也再次证明KATEYE™鹰眼井下电视可以高速、高效地发现井下问题，为客户制定最好的解决办法提供内容生动的有效依据。

补充阅读：

井下电视测井是近几年发展起来的新型测井技术，利用数字图像处理、图像分割和边缘跟踪技术，适用于井下油管或套管的内层损伤检测，辅助落鱼打捞方案的制定，以及井下出油、出气、出水问题的监测和排查等。 KATEYE™鹰眼井下电视系统由地面仪器和井下仪器两部分组成。测井时，井下摄像镜头在后置灯光的照明下，对套管内管壁和井筒进行摄像，井下仪器的电子线路对图像信号进行放大处理，产生频率脉冲信号，通过单芯电缆或七芯电缆将频率脉冲信号送至地面接收器，地面接收器对其进行放大解码，形成图像。
