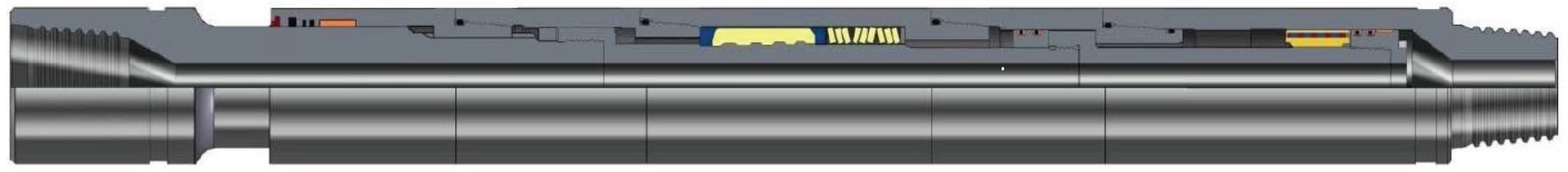

JYQ型机械液压式随钻震击器
产品简介
JYQ型机械液压式随钻震击器上击为液压式，实现上击吨位的无级调节，特殊设计的锁紧机构，可避免上击的误震击；下击为机械式。采用新型特殊材料，具有更高的性能和安全性;主要用于打定向井、深井等。
技术参数
型号 | 外径 mm(in) | 内径 mm(in) | 接头螺纹 | 最大上击力kN(lb) | 最大下击力kN(lb) | 许用拉力kN(lb) | 屈服拉力kN(lb) | 许用扭矩kN.m (ft.lbs) | 屈服扭矩kN.m (ft.lbs) | 总长mm(in) |
JYQ121Ⅱ | 121 | 57.2 （2-1/4） | NC38 | 350 (78000) | 250 (56000) | 1100 (250000) | 1950 (440000) | 15 (11000) | 27 (20000) | 4500 (117.17) |
JYQ159 | 159 （6-1/4） | 57.2 （2-1/4） | NC46 | 700 (156000) | 350 (78000) | 1600 (360000) | 2700 (600000) | 25 (18000) | 65 (48000) | 5007 (197.13) |
JYQ165 | 165 （6-1/2） | 70 （2-3/4） | NC50 | 700 (156000) | 350 (78000) | 2000 (450000) | 3750 (840000) | 30 (22000) | 75 (55000) | 5256 (206.93) |
JYQ178 | 178 （7） | 70 （2-3/4） | NC50 | 800 (180000) | 400 (90000) | 2400 (540000) | 4650 (1000000) | 35 (26000) | 80 (59000) | 5256 (206.93) |
JYQ197 | 197 （7-3/4） | 76.2 （3） | 6-5/8REG | 1000 (225000) | 500 (110000) | 2600 (580000) | 5100 (1150000) | 40 (29000) | 100 (74000) | 5095 (200.60) |
JYQ203 | 203 （8） | 76.2 （3） | 6-5/8REG | 1000 (225000) | 500 (110000) | 2800 (630000) | 6650 (1500000) | 45 (33200) | 145 (100000) | 5095 (200.60) |
JYQ241 | 241 （9-1/2） | 76.2 （3） | 7-5/8REG | 1400 (315000) | 650 (150000) | 3500 (780000) | 9850 (2200000) | 75 (55000) | 180 (130000) | 5300 (208.60) |
